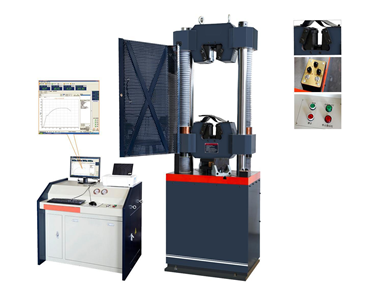

微机控制电液伺服试验机主机为四立柱、两丝杠、油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。测控系统采用全数字多通道闭环测控系统，具有三闭环功能，即可以进行应力、应变、位移闭环等控制方式，并可以进行无冲击切换，其应力速度和应变速率完全符合国标GB/T228.1-2010等其它金属拉伸试验标准要求。
传动系统
下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。
液压系统
油箱内的液压油通过电机带动高压泵进入油路，流经高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。
控制系统
· 支持进行拉伸、压缩、剪切、弯曲等试验；
· 支持开放编辑试验、编辑标准和编辑步骤，并支持导出导入试验、标准和步骤；
· 支持试验参数自定义；
· 采用开放式的EXCEL报表形式，支持用户自定义报表格式；
· 查询打印试验结果灵活方便，支持打印多个试样，自定义排序打印项目；
· 程序自带强大试验分析功能；
· 程序支持分级管理两级（管理员、试验员）用户管理权限；
本系列机型符合《GB/T 228-2002 金属材料 室温拉伸验方法》及《GB/T 7314-2005 金属材料 室温压缩试验方法》标准的要求。
型号： | 300D | 600D | 1000D |
负荷： | 300KN | 600KN | 1000KN |
测量范围： | １%-100% | １%-100% | １%-100% |
力分辨率： | 0.01KN | 0.01KN | 0.01KN |
度: | 示值的±1％以内 | 示值的±1％以内 | 示值的±1％以内 |
位移测量装置： | 光电编码器 | 光电编码器 | 光电编码器 |
位移精度： | 示值的±1％以内 | 示值的±1％以内 | 示值的±1％以内 |
位移分辨率： | 0.01mm | 0.01mm | 0.01mm |
控制方式： | 手动加载 | 手动加载 | 手动加载 |
拉伸空间: | 550 mm | 550 mm | 650 mm |
压缩空间: | 550 mm | 550 mm | 650 mm |
圆试样夹持直径: | ￠6-26mm | ￠13-40mm | ￠13-40mm |
扁试样夹持厚度: | 0-15mm | 0-15mm | 0-15mm |
夹持方式: | 自动夹紧 | 自动夹紧 | 自动夹紧 |
活塞行程: | 250mm | 250mm | 250mm |
活塞移动速度: | 70mm | 70mm | 70mm |
弯曲支辊间距： | 30-450mm | 30-500mm | 40-600mm |
弯曲支辊宽度: | 140mm | 140mm | 140mm |
容许弯曲曲度: | 100mm | 100mm | 100mm |
剪切试样直径: | ￠10mm | ￠10mm | ￠10mm |
上下压板尺寸: | 204X204mm | 204X204mm | 204X204mm |
主机尺寸(mm) : | 720×580×1950 | 740×580×2100 | 890×660×2200 |
测控柜尺寸(mm) | 500×400×1200 | 500×400×1200 | 500×400×1200 |
电源功率: | 2.2KW,3厢 | 2.2KW,3厢 | 2.2KW,3厢 |
重量: | 2000kg | 2600kg | 3400kg |
标准配置：主机、拉伸夹具、配重坨、压板
